XGN66-12 箱型固定式金属封闭开关设备

概述

XGN66-12箱型固定式交流金属封闭式开关设备(心以下简称开关柜适用于3.6~12k V三相交流50Hz系统中作為接受与分配電能的装置，适合于频繁操作的场所和配装油开关的开关柜改造之用。其母線系统為单母線系统和单母線分段系统。

开关柜符合G83906《3.6 ~ 40.5kV交流金属封闭开天设备和控制设备》和DL404《户内交流高压开关柜订货技术条件》的要求，开关柜外形美观、體积小、具有完整可靠的防误操作功能。开关柜内配装的主开关VS1-12型或ZN28- 12型真空新路器，隔离开关采用GN30-12、GN19-10型隔离开关，接地开关采用JN15-12型接地开关。

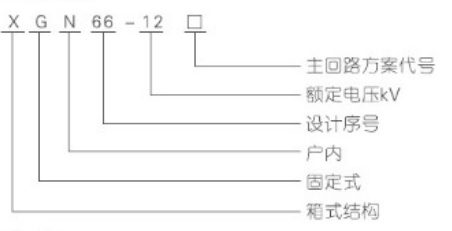

产品型号及含义





使用条件

环境温度：最高+40C，最低-15C；

海拔高度：不超过1000m；

相对湿度：日平均值不大于95%，月平均值不大于90%；

地震强度不超过8级；

无火灾、爆炸危险、严重污秽、化學腐蚀及剧烈震动的场所。

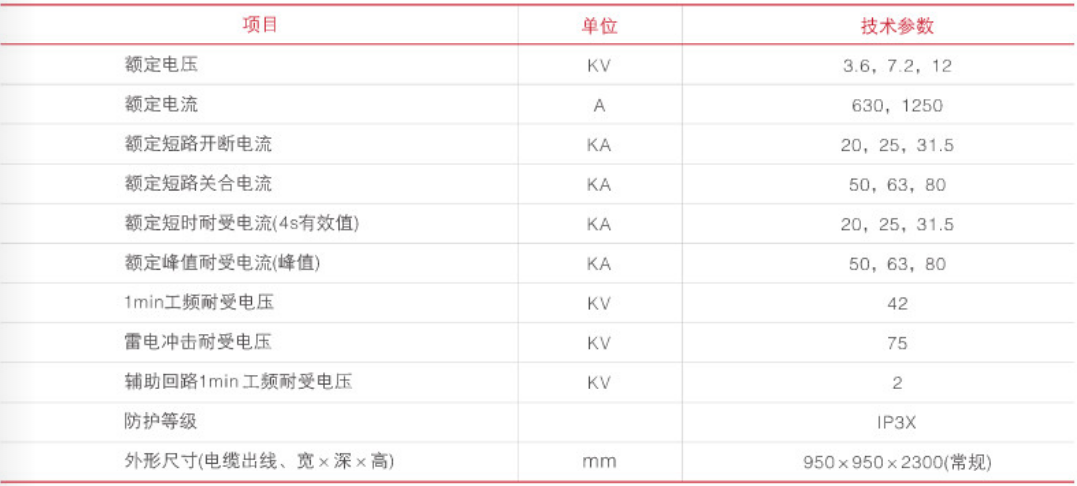

技术参数

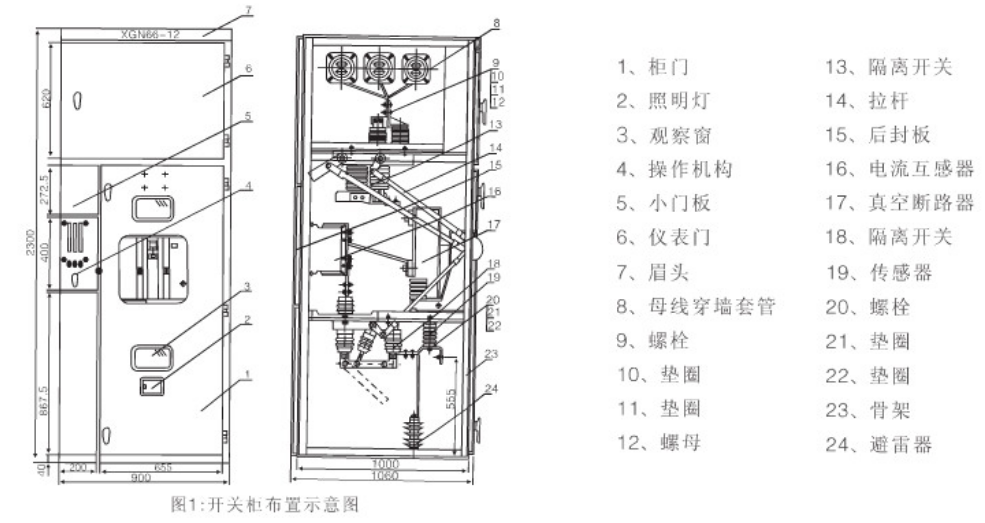

外形尺寸





订货须知

1、一次接線方案图和一次接線方案排列图。

2、二次回路原理图、接線图、端子接線图。

3、一、二次设备清单。

4、开关柜平面布置图和母線桥架的安装位置。

5、备品备件和设备特殊使用条件请与本公司协商。
