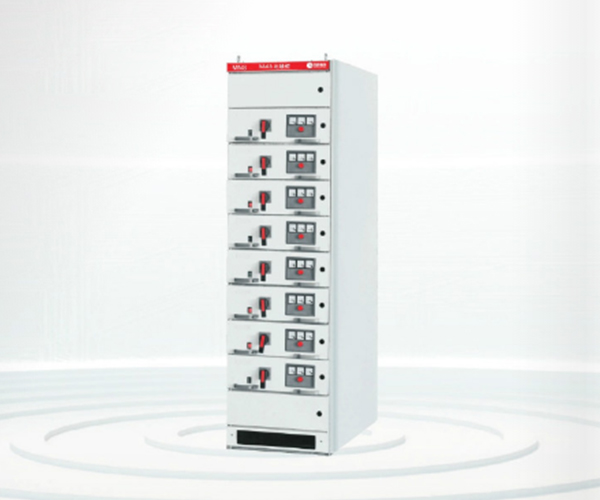

MNS低压抽出式开关柜

概述

MNS型低压抽出式开关柜(以下称开关柜)是目前國内较先进的低压抽出式开关设备。该产品均由标准化的、集成系列的模块组成，并且抽屉具有可靠的机械联锁装置，使用户在使用时更安全、更可靠。

本开关柜适用于交流50(60)Hz、额定工作電压400V、660V, 额定電流5000A及以下三相五線制的電力供電系统，可用于发電厂、变電所、工矿企业、大楼宾馆、机场、码头以及广播電视等通信中心，来作為发電、输配電、電能转换及電能消耗设备的控制， 并通过電容补偿柜对其主母線进行无功补偿。

符合國标准: GB7251.1 《低压成套开关设备》、IEC60439《低压成套开关设备和控制设备》

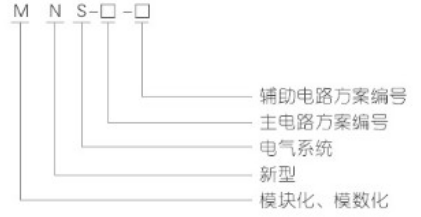

产品型号及含义

使用条件

周围空气温度不高于+40C，不低于-5%C, 并且24h内其平均温度不高于+35°C。

大气条件：空气清洁，相对湿度在温度為+40C时不超过50%，在较低温度时允许有较高的相对湿度,例如+20心时為90%，但应考虑到温度变化，有可能会偶然地产生凝露。

户内使用，海拔高度不超过2000m无显著摇动,冲击振动的地方。

本装置适应于以下温度的运输和储存过程: -25C至+55°C的范围之间，在短时间内(不超过24h)可达+70C。

如果上述使用条件不能满足时，应由用户和制造厂协商解决。

当本装置使用于海上石油钻采平台和核電站时，应另行签订技术协议。

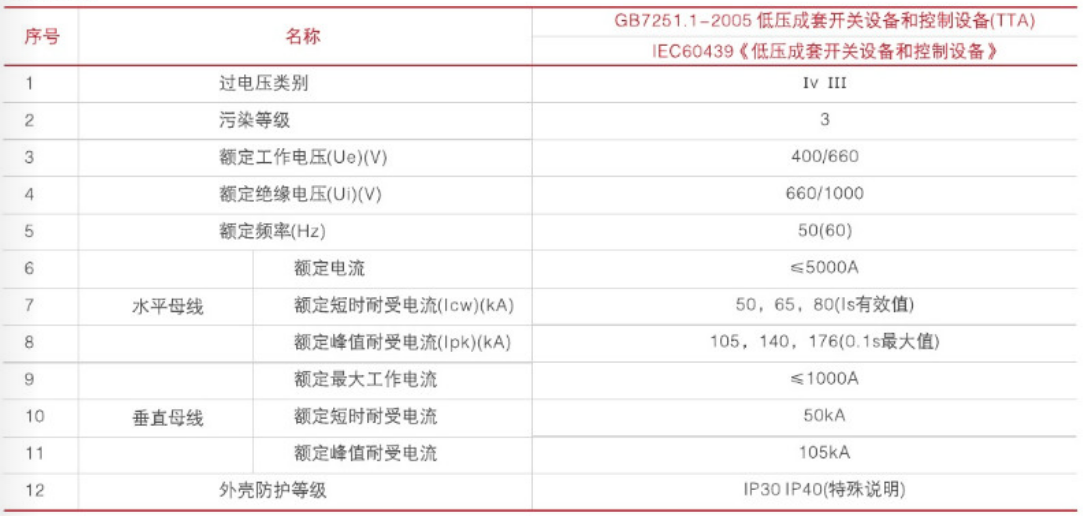

技术参数





外形安装尺寸

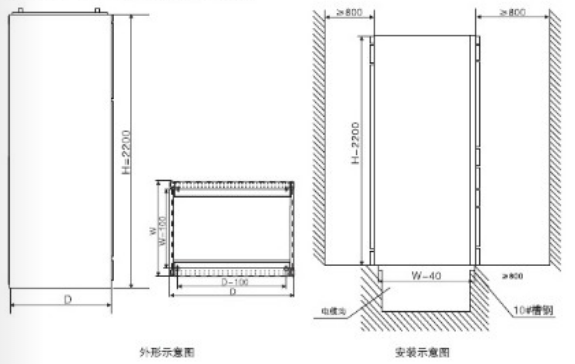

安装MNS系列开关柜属非靠墙垂直安装，其后面為柜體的出線電缆沟，電缆沟宽不小于0.6米，深不小于0.8米。為便于维护，后面距墙通常為800~ 1200mm,正面距离安装。





订货须知

订货时用户应提供：

主電路配電系统图和平面布置图，额定工作電压，额定工作電流，保护装置整定電流以及必要的技术参数。

标明进出線電缆规格。

开关柜内主要電气元件的型号，规格及数量。

如开关柜之间或进線柜需茇母線桥或母線槽的，需注明跨度、距地高度等具體要求数据。

开关柜使用在特殊环境条件时，应在订货时详细说明。

开关柜表面颜色及其它具體要求。
