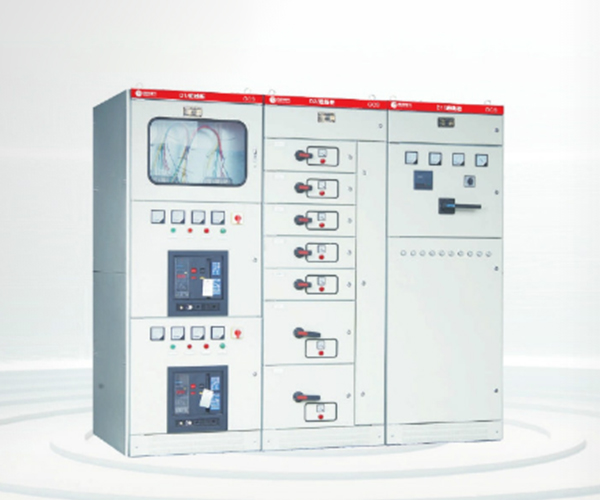

GCS低压抽出式开关柜
产品描述
概述
GCS装置适用于发電厂、石油、化工、冶金、纺织、高层建筑等行业的配電系统。在大型发電厂、石化系统等自动化程度高,要求与计算机接口的场所,作為三相交流频率為50(60)Hz,额定工作電压為380V(400V、660V), 额定電流為4000A及以下的发、供電系统中的配電、電动机集中控制、无功功率补偿使用的低压成套配電装置。

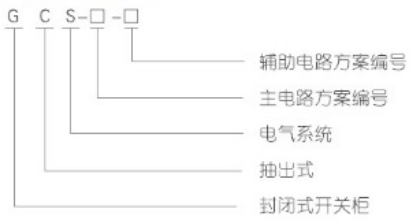

产品型号及含义
使用条件
周围空气温度不高于+40°C,不低于-5%C。24小时内平均温度不得+35C。超过时,需根据实际情况降容运行。
户内使用,使用地点的海拔高度不得超过2000m。
周围空气相对湿度在最高温度為+40°C时不超过50%,在较低温度时允许有较大的相对湿度,如+20C时為90%,应考虑到由于温度的变化可能会生凝露的影响。
装置安装时与垂直面的倾斜度不超过5°,且整组柜列相对平整(符台GBJ232-82标准)。
装置应安装在无剧烈震动和冲击以及不足以使電器元件受不到应有腐蚀的场所。

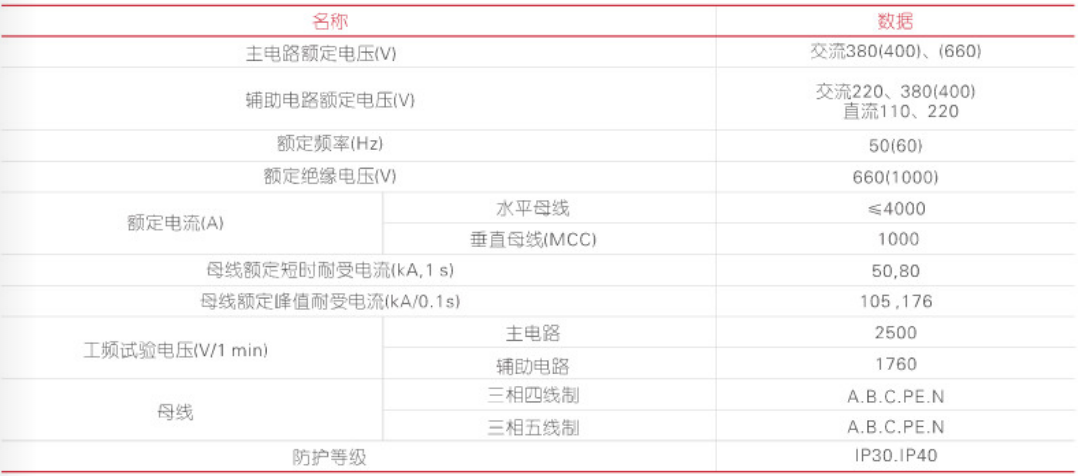

技术参数

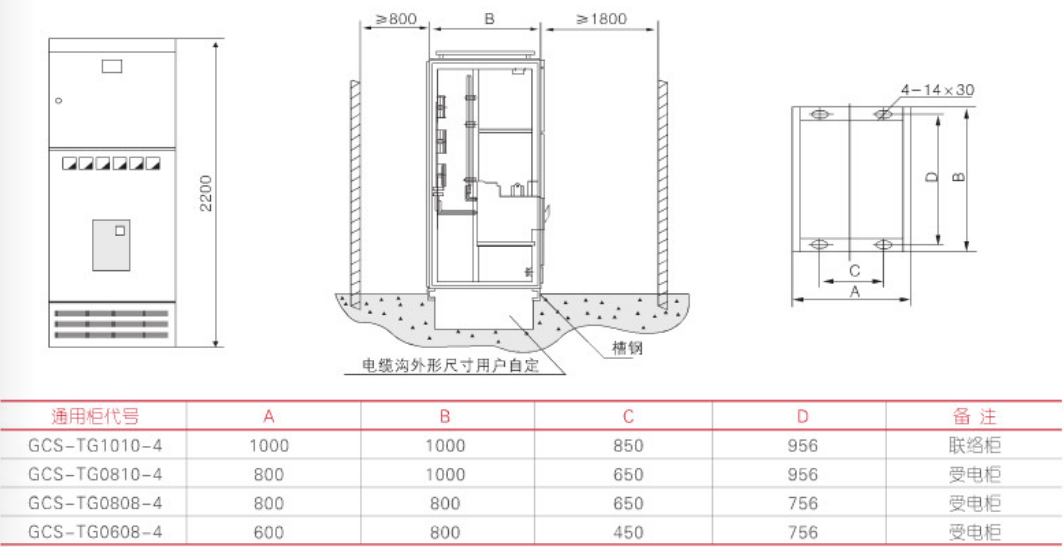

安装示意图
订货须知
订货合同包含以下内容:
产品的全型号包括主電路方案号和辅助電路方案号
柜内元器件清单
主電路系统组合顺序图
電路中電压、電流、时间等整定参数
辅助電路電气原理图
与产品正常使用不符的其它特殊要求
