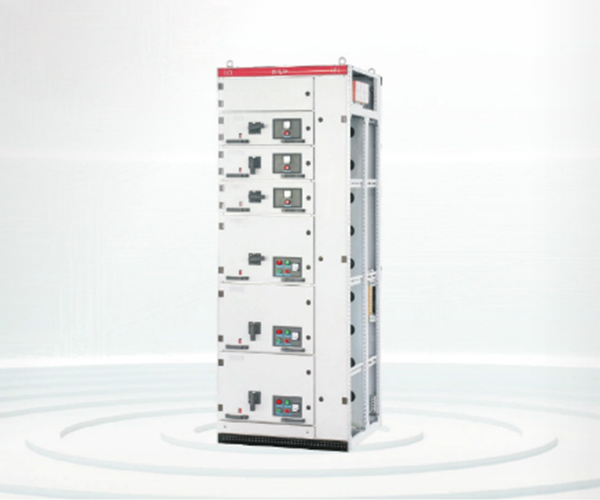

GCK低压抽出式开关柜

概述

GCK低压抽出式开关柜由动力配電中心(PC柜和電动机控制中心(MCC)二部分组成，适用于发電厂、变電站、工矿企业等電力用户作為交流50Hz,最大工作電压至660V,最大工作電流至3150A的配電系统中，作為动力配電、電动机控制及照明等配電设备的電能转换分配控制之用。

使用条件

海拔不超过2000m。

周围空气温度不高于+40C,并且24h内平均温度不高于+35°C，周围空气温度不低于-5°C。

大气条件：空气清洁，相对湿度在温度為+40C时不超过50%，在温度较低时允许有较高的相对湿度，例如: +20°C时為90%。

没有火灾，爆炸危险，严重污秽，化學腐蚀及剧烈震动的场所。与垂直面倾斜不超过5°。

本产品适合以下温度运输储存: -25C~+55C,在短时间内(不超过24h)不超过+70C。

如上述使用条件不能满足时，应由用户在订货时向我公司提出，协商解决。

技术参数

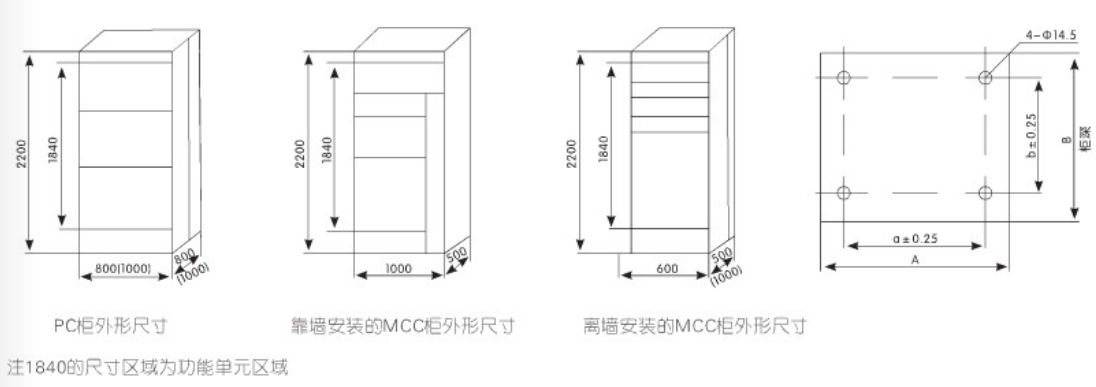

外形尺寸安装尺寸

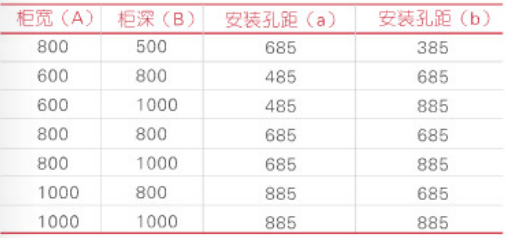

安装尺寸及安装孔





订货须知

用户订货时应提供下列资料：

一次回路方案编号、设备型号、容量及单線系统图；

二次回路原理图如用户未提供要求，制造厂按标准提供；

开关柜的排列图和配電室平面布置图；

主母線规格未提供要求时制造厂按标准提供；

开关柜表面颜色(制造厂家标准的颜色為：浅豆色)；

若用户有其他要求可与我厂协商解决。
